ARINC 664
SOLUCIONES ARINC 664 (AFDX) DE IOXOS: IP CORE ADNESC Y HARDWARE COTS
Las soluciones ARINC 664 End System de IOxOS Technologies proporcionan una arquitectura determinista y de alto rendimiento basada en el estándar ARINC 664 Parte 7 (AFDX®) para aplicaciones críticas de aviónica civil y sistemas de defensa embarcados. Basadas en el IP Core ADNESC, totalmente implementado en hardware (VHDL) y diseñado bajo estricto cumplimiento del proceso de aeronavegabilidad RTCA DO-254 DAL A, estas soluciones eliminan la carga de protocolo en las CPU anfitrionas y garantizan comunicaciones fiables, redundantes y de ultra baja latencia en entornos de misión crítica.
Especificaciones
-
Certificabilidad y Aeronavegabilidad RTCA DO-254 DAL A: Proceso de desarrollo completamente alineado con los niveles de aseguramiento del diseño más exigentes de la aviónica (Design Assurance Level A).
-
Pila de Protocolos 100% en Hardware: La pila ARINC 664 está implementada íntegramente en lógica FPGA (código VHDL genérico), liberando recursos del procesador y eliminando el jitter en la transmisión.
-
Rendimiento de Línea (Wire-Speed): Tasa de recepción garantizada del 100% a velocidad de enlace, con soporte para interfaces multianfitrión de alta velocidad (PCI Express, buses locales y AXI).
-
Gestión de Redundancia Dual Integrada: Conmutación y verificación de integridad determinista de canales dobles redundantes (Canal A / Canal B) conforme al estándar AFDX.
-
Escalabilidad de Enlaces Virtuales (VL): Soporte de hasta 2048 Enlaces Virtuales (Virtual Links) en recepción y capacidad de transmisión limitada únicamente por la memoria asignada, con regulación por hardware de Bandwidth Allocation Gap (BAG).
-
Capacidades Avanzadas de Testeo y Monitorización: Funcionalidades nativas de inyección de errores a nivel de protocolo, puertos de monitorización de tráfico y estampado de tiempo (time-stamping) de alta precisión para bancos de prueba y simulación.
SOLICITA INFORMACIÓN
Nuestro saber hacer y conocimiento del mercado, nos proporciona una gran cercanía a los clientes finales, que confían en DONALBA para la selección de las propuestas más adecuadas a sus proyectos y programas. Contacta con nosotros, te ayudaremos a elegir la mejor solución para tu negocio

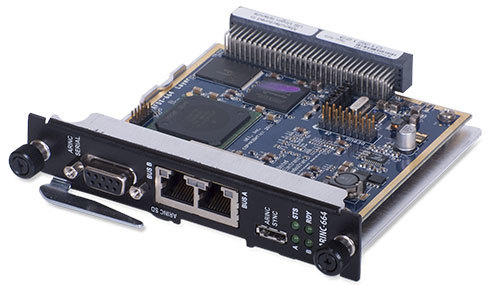

La tecnología ARINC 664 de IOxOS se materializa en soluciones de hardware COTS como la tarjeta mezzanine APX_2300, un módulo en factor de forma XMC (VITA 42.3) equipado con soporte para PCI Express Gen2 (x4, x2 y x1) y diseñado específicamente para plataformas de alta densidad de datos. La placa integra hasta dos controladores duales redundantes ARINC 664 completos, combinando una FPGA Virtex de alta capacidad con el entorno de diseño multiprocesador TOSCA II de IOxOS, basado en una arquitectura Network on Chip (NoC) centrada en conmutación PCIe.
Las conexiones de red se implementan mediante el módulo frontal intercambiable APF_2301, que integra transceptores PHY y componentes magnéticos pasivos para interfaces 10/100Base-T (RJ45), además de ofrecer la posibilidad de enrutar los canales ARINC 664 directamente al conector trasero Jn4 PMC. Esta versatilidad facilita una integración modular óptima tanto en chasis VPX o VME de misión militar como en bancos de prueba de integración funcional.
Para garantizar el máximo rendimiento sin cuellos de botella en la transferencia de datos, la plataforma dispone de dos bancos independientes de memoria DDR3 de 256 MB gestionados por un controlador DMA de baja latencia optimizado para PCI Express, así como memoria flash SPI integrada para almacenar múltiples tablas de configuración del sistema final ARINC 664.
El módulo se entrega acompañado de controladores de dispositivo para Linux y Windows, interfaces de programación (API) y un conjunto completo de herramientas de software destinadas a la depuración en tiempo real, actualización de bitstream en campo y mapeo PCIe[10]. Su compatibilidad con suites de análisis de red convierte a esta plataforma en la opción idónea para bancos de integración de aviónica (iron birds / rigs), simuladores de vuelo de alta fidelidad y equipos de prueba de mantenimiento en tierra (GSE).
Con las soluciones ARINC 664 de IOxOS distribuidas por DONALBA, los programas aeroespaciales y de defensa acceden a tecnología de comunicación determinista probada, reduciendo los plazos de certificación DO-254 y asegurando una interoperabilidad sin fisuras en las aplicaciones más exigentes de misión crítica.
