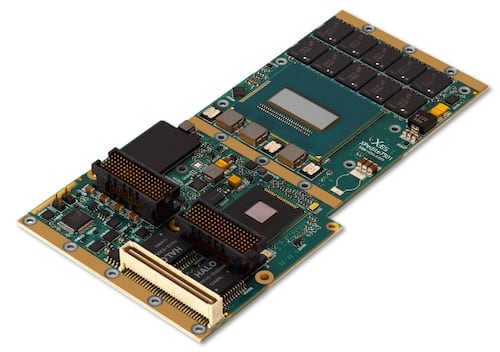

Tarjetas Gráficas XMC (Switched Mezzanine Card) Para Captura, Procesamiento, Codificación Y Visualización De Vídeo

Las tarjetas gráficas de vídeo XMC pueden incluir una GPU NVIDIA integrada y/o una FPGA Xilinx. Se encuentran disponibles opciones resistentes enfriadas por aire y por conducción para los módulos XMC.

*Contáctenos para discutir sus requisitos específicos.

El formato mezzanine XMC definido en VITA 42 es una evolución del anterior formato PMC (tarjeta mezzanine PCI). La especificación XMC amplía PMC con la adición de nuevos conectores que admiten interfaces serie gigabit además de estándares de E/S alternativos.

La potencia máxima teórica disponible en un módulo XMC es de 100W. Sin embargo, las consideraciones prácticas normalmente requieren una potencia operativa máxima de XMC más baja, siendo 25 W una potencia operativa máxima típica para implementaciones heredadas, y los diseños de sistemas más nuevos a menudo permiten una potencia operativa más alta.

El conector XMC es un conector pin-socket con 114 pines dispuestos en una matriz de 6 x 19. Un módulo XMC de ancho único puede tener uno o dos conectores de 114 pines (P15 y P16). Opcionalmente, puede incluir conectores PMC (P11 a P14) para compatibilidad heredada. Las dimensiones estándar del XMC son 74 mm por 149 mm. También hay disposiciones para un diseño de tarjeta de profundidad más corta, con profundidades de 124 a 139 mm.

SOLICITA INFORMACIÓN






    Nuestro saber hacer y conocimiento del mercado, nos proporciona una gran cercanía a los clientes finales, que confían en DONALBA para la selección de las propuestas más adecuadas a sus proyectos y programas. Contacta con nosotros, te ayudaremos a elegir la mejor solución para tu negocio

    El conector XMC principal (P15) está reservado para enlaces serie, alimentación y otras funciones predefinidas. El conector XMC secundario (P16) proporciona pines definidos por el usuario que pueden incluir E/S de vídeo.

    • Los conectores XMC 1.0 se definen en la especificación básica VITA 42.0 XMC.
    • Los conectores XMC 2.0 están definidos en VITA 61.
    • Los conectores XMC+ están definidos en VITA 88.

    Los conectores XMC 1.0, 2.0 y XMC+ utilizan el mismo espacio pero no son interconectables.

    El conector XMC 2.0 fue diseñado para ser más resistente en comparación con el conector XMC 1.0 y se ha caracterizado eléctricamente para admitir frecuencias más altas (y, por lo tanto, mayores rendimientos de datos).

    El conector XMC 2.0 es de color blanquecino, para que sea fácil diferenciarlo visualmente del conector XMC 1.0 negro.

    La altura de apilamiento estándar de un conector XMC 1.0 es de 10 mm (lo que le permite encajar en una placa portadora con un paso de ranura de 0,8 pulgadas) o 12 mm (lo que le permite encajar en una placa portadora con un paso de ranura de 1,0 pulgada).
